Dwuwymiarowy laserowy skaner bezpieczeństwa TOF serii XD-TOF-05D do omijania przeszkód. Lidar do omijania przeszkód może mieć zasięg obserwacji 5 metrów i kąt 270 °. Może uczyć się automatycznie, uczyć się scen na miejscu i monitorować kontury. Wbudowane funkcje wyłączania i ponownego uruchamiania są zgodne ze środkami zapobiegającymi przemieszczaniu się linii produkcyjnej. Zatrzymaj operacje i rozważ produkcję. Czujnik 2D lidar oparty jest głównie na nowo opracowanych kompaktowych, ekonomicznych, szybkich pomiarach, niewielkich rozmiarach, niewielkiej wadze, niskim zużyciu energii i niskich kosztach produktów. Przyjmuje bezpieczną dla oczu ochronę laserową i jest zgodny ze standardami. IP65 pyłoszczelny i wodoodporny, nadal nadaje się do trudnych warunków.
Parametr produktu
Podstawowe informacje | ||
Nazwa produktu | Skaner TOF 2D Lidar | |
Numer produktu | XD-TOF-05D | XD-TOF-05D |
Wyjście IO | NPN | PNP |
cechy | ||
Laserowe źródło światła | 905nm (klasa I) | |
Zakres kąta skanowania | 270° | |
Szybkość skanowania | 15 Hz / 30 Hz | |
Obszar roboczy | 0.05m~5m | |
Funkcja samouczenia | Automatycznie skanuj otoczenie i generuj obszary | |
Parametry mechaniczne / elektroniczne | ||
Łącze elektryczne | DB15 MĘSKI / Luzem | |
Napięcie zasilania | DC 9 V ~ 28 V. | |
Pobór energii | 2W | |
Przełącz napęd | DC 30 V 50 mA MAKS | |
Kolor powłoki | jasny niebieski | |
Klasa ochrony | IP65 | |
waga | 150g bez kabla | |
Wymiary (dł. × szer. × wys.) | 50 mm × 50 mm × 76 mm | |
Występ | ||
Rozpoznawalny kształt obiektu | Prawie każdy kształt | |
Błąd pomiaru | ± 30 mm | |
Liczba grup regionalnych | 16 grup regionalnych, każda grupa regionalna zawiera 3 regiony | |
Berło | ||
USB | Micro USB | |
wchodzić | GND / NC × 4 | |
Wyjście przełączające | NPN × 3, wskazanie stanu pracy sprzętu × 1 | PNP × 3, wskazanie stanu pracy sprzętu × 1 |
Czas podtrzymania sygnału wyjściowego | 100 ms ~ 10000 ms (regulowana) wartość typowa 330 ms | |
Czas odpowiedzi | 67 ms ~ 30000 ms (regulowana) wartość typowa 134 ms | |
Wskaźnik stanu | Wskaźnik stanu × 1, wskaźnik grupy obszarów × 3 | |
Parametry środowiskowe | ||
Antywibracja | 10-55 Hz, amplituda 0,75 mm, trójosiowy XYZ, 2 godziny na oś; 50-200 Hz, 196 m / s² (20G), prędkość skanowania 2 min / cykl, XYZ trójosiowy, 2 godziny na oś | |
Temperatura pracy | -10℃~+55℃ | |
Zakres temperatur przechowywania | -30℃~+75℃ | |
Odporność na światło otoczenia | ＜ 15000lux | |
Główna cecha
Zasada działania
Seria 05D to laserowy czujnik skanera TOF, którego główne elementy obejmują elementy mechaniczne, elektryczne i programowe. Podczas pracy wiązka lasera zostanie wyemitowana na zewnątrz i zostanie odbita, gdy wiązka lasera uderzy w obiekt. Odbiornik wykrywa odbity sygnał świetlny, po czym mija czas. Moduł analityczny mierzy różnicę czasu między światłem odbitym a światłem emitowanym i mnoży ten czas przez prędkość światła, aby otrzymać odległość, na jaką przebywa światło, uzyskując w ten sposób obliczenia. Położenie mierzonego obiektu.
jak pokazano na rysunku:
Interfejs oprogramowania
Rozwiązanie aplikacji scenariuszowej
| Lidarowy czujnik bezpieczeństwa chroni niebezpieczne punkty pojedynczego robota | Zastosowanie skanera laserowego 2D w tłoczeniu | Aktywuj szlabany parkingowe | Lidar jest używany do wykrywania pustych zbiorników i pomiaru poziomu cieczy |
| Cały system robota przemysłowego ma zwartą konstrukcję i wysoką powtarzalną dokładność pozycjonowania. Może być stosowany do zgrzewania punktowego, załadunku i rozładunku, odlewania, szlifowania i cięcia laserowego. Do kompleksowego monitorowania i ochrony robota należy używać skanera laserowego bezpieczeństwa XD-TOF-05DCyndar. Zasięg ochrony wynosi 0,5-5 m, co jest idealnym rozwiązaniem na bliskie odległości. Robot może kontynuować określone kroki robocze. | Standardowy laserowy skaner bezpieczeństwa 05D jest zainstalowany na formie w celu ochrony środowiska formy. Laserowy czujnik bezpieczeństwa chroni obszar przed prasą między dwoma bramami narzędziowymi. Jeśli w pobliżu znajdują się ludzie lub przedmioty, zabrania się wyciągania lub wysuwania zaciskarki. | Wartość przełącznika NPN lub PNP skanera laserowego 2D może wykrywać i monitorować przeszkody parkingowe. Kiedy pojazd przejeżdża, dźwignia hamulca jest podnoszona, aby umożliwić przejazd pojazdu. Odległość wykrywania lidara jest regulowana, a czas bramy jest inteligentnie kontrolowany, aby zapewnić niezawodną podstawę i gwarancję bezpieczeństwa dla zarządzania wjazdem i wyjazdem, a także w celu zapewnienia wydajnego zarządzania wjazdem i wyjazdem z drogi ekspresowej lub parkingu. | Podczas wytwarzania produktów płynnych laserowy czujnik bezpieczeństwa mierzy poziom cieczy bez dotykania cieczy, aby obliczyć poziom cieczy. Użyj tej metody pomiaru do pomiaru cieczy i ciał stałych. Czujnik lidarowy TOF-05D 2d ma niskie koszty utrzymania, wysoką wydajność, wysoką precyzję, wysoką niezawodność i długą żywotność. |
 |  |  |  |
| Skaner Lidar 2D chroni operatorów w magazynach wahadłowych | Zastosowanie skanera laserowego 2D w tłoczeniu | Czujnik skanera laserowego wykrywa wypukłości | Zastosowanie czujnika bezpieczeństwa lidar w ochronie obszaru |

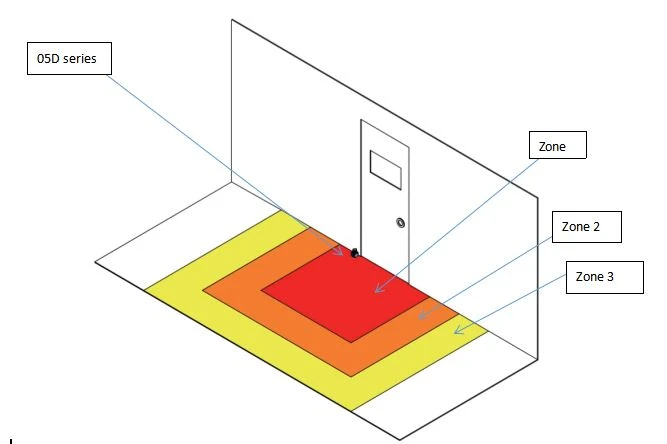

| System magazynowania odnosi się do trójwymiarowego przechowywania materiałów poprzez półki z paletami, koszami na śmieci i kartonami jako jednostkami. Kiedy personel warsztatu wchodzi na tor wahadłowy, kompaktowy laserowy skaner bezpieczeństwa XD-TOF-05D lub XD-TOF-10H ma przełączane obszary ochronne i ostrzegawcze. | Kontrola dostępu 1-1 1-2 W tym przypadku obszar ochrony z obszaru 3 do obszaru 1 w grupie obszaru roboczego stopniowo się zmniejsza. Główne punkty strategii ochrony są następujące: 1. Gdy obiekt lub osoba zaatakuje Strefę 3, system ostrzeże o włamaniu. 2. Podczas inwazji na obszar 2, zostanie wydane silniejsze ostrzeżenie. 3. Przy wjeździe do strefy 1 rozlegnie się alarm i przypomni administratorowi systemu. W zależności od różnych potrzeb użytkowników, pozycję montażową i wysokość serii TD można odpowiednio dostosować. Kształt i rodzaj obszaru można również zmieniać w zależności od środowiska, w którym znajduje się kontrola dostępu. | W takim przypadku na półce zainstalowany jest laserowy skaner bezpieczeństwa, który wykrywa, czy ładunek nie wkracza na płaszczyznę wykrywania i zapobiega upadkowi ładunku. Podobnie, laserowe skanery bezpieczeństwa serii 05D mogą być również używane do wykrywania wypukłości na powierzchniach poziomych. Użytkownicy mogą konfigurować zgodnie ze swoimi potrzebami. | Ochrona obszaru ma szerokie zastosowanie w ochronie systemów mobilnych, a jednym z nich jest omijanie pojazdów AGV lub pojazdów. Seria 05D jest zamontowana na wózku AGA. Samochód AGV jeździ po ustalonej trasie. Kiedy obiekt wjeżdża do obszaru 3, skanujący laserowy czujnik bezpieczeństwa steruje rozpoczęciem hamowania samochodu; kiedy wjeżdża do obszaru 2, skanujący laserowy czujnik bezpieczeństwa steruje dalszym zwalnianiem; gdy wprowadzane jest 1, zatrzymuje się. |
 |  |  |  |
Inne produkty specyfikacji
| XD-TOF-10H | XD-TOF-20H | XD-TOF-25 | XD-TOF-30 | XD-TOF-50 |
Obszar roboczy 10m Zakres skanowania 270 ° Rozdzielczość 0,08 ° Wysoka prędkość chmury punktów 45 K / s Wysokiej jakości technologia chmury punktów HQPC Funkcja przeciwpożarowa, przeciwdziałająca zakłóceniom Ochrona przed kurzem, deszczem i mgłą Dokładne rozpoznawanie w trudnych warunkach Typ nawigacji | Obszar roboczy 20m Zakres skanowania 270 ° Rozdzielczość 0,08 ° Wysoka prędkość chmury punktów 45 K / s Wysokiej jakości technologia chmury punktów HQPC Funkcja przeciwpożarowa, przeciwdziałająca zakłóceniom Ochrona przed kurzem, deszczem i mgłą Dokładne rozpoznawanie w trudnych warunkach Typ nawigacji | 25m obszaru roboczego Zakres skanowania 270 ° Rozdzielczość 0,33 ° Automatyczne dostosowywanie tła uczenia się 10 grup regionalnych ustawień grupowych Ustawienie wypukłego wielokąta, trzy niezależne sygnały Funkcja przeciwpożarowa, przeciwdziałająca zakłóceniom Wodoodporny i pyłoszczelny. Z funkcją grzania Nadal ma zastosowanie w trudnych warunkach przemysłowych | 30m obszaru roboczego Zakres skanowania 270 ° Rozdzielczość 0,08 ° Wysoka prędkość chmury punktów 45 K / s Wysokiej jakości technologia chmury punktów HQPC Funkcja przeciwpożarowa, przeciwdziałająca zakłóceniom Ochrona przed kurzem, deszczem i mgłą Dokładne rozpoznawanie w trudnych warunkach Typ nawigacji | Obszar roboczy 50m Zakres skanowania 270 ° Rozdzielczość 0,5 ° Automatyczne dostosowywanie tła uczenia się Wielostrefowy monitoring grupowy, ustawienie czworokątne, trzy niezależne sygnały Wodoodporny i pyłoszczelny, z funkcją grzania Nadal ma zastosowanie w trudnych warunkach przemysłowych |
| Ma zastosowanie do bezpieczeństwa, szybkiego transportu, robotów komercyjnych, przemysłowych pojazdów AGV, logistyki | Dotyczy bezpieczeństwa, parkingu, interakcji serwisowych, robota, AGV | Bezpieczeństwo, ruch, interaktywna aplikacja | Ruch, aplikacja interaktywna | Dotyczy lotnisk i portów |
O nas
1. Jesteśmy globalnym dostawcą inteligentnych czujników i rozwiązań z zakresu automatyki przemysłowej, zaufanym na całym świecie źródłem technologii systemów skanowania laserowego 2D / 3D oraz 10-letnim profesjonalnym producentem produktów zabezpieczających lidar. Cyndar specjalizuje się w profesjonalnych rozwiązaniach dla inteligentnych czujników. Naszym celem jest dostarczanie wysokiej jakości produktów, dostosowanej integracji systemu i doskonałej kontroli kosztów.
2. Produkty firmy' s znajdują zastosowanie w portach, na lotniskach, w przemyśle, budownictwie, na parkingach, w przemyśle maszynowym, usługowym itp.
3. Posiadamy kompletny zespół produkcyjny, zespół techniczny, zespół kontroli jakości i sprzedaży.
4. Firma ściśle przestrzega międzynarodowego systemu zarządzania jakością IS09001
FAQ
1. Jaka jest najlepsza cena za laserowy skaner bezpieczeństwa?
Zależy nam na pomaganiu klientom i oszczędzaniu klientom większych kosztów. Cena produktu jest bardzo korzystna. Oczywiście im większa ilość, tym niższy rabat na produkt.
2. Zapytaj, dlaczego wybrałeś nas?
Profesjonalny i doświadczony zespół R&& D, niezawodny i ścisły system kontroli jakości. Testujemy wszystkie produkty przed wysyłką, aby upewnić się, że są w idealnym stanie.
3. Jaki jest twój termin płatności?
30% zadatku wpłacane jest przed produkcją, reszta przed wysyłką
4. Jak długo zajmie nam otrzymanie odpowiedzi e-mail od Twojego zespołu?
Obsługa klienta przez 7 x 24 godziny, szybko odpowiadamy na wszelkie pytania i szczegółowe zapytania
5. Jeśli nasza strona nie zawiera innych wymagań dotyczących produktu, czy możesz pomóc w ich spełnieniu?
Możesz opowiedzieć nam o swoich potrzebach, a my postaramy się pomóc
6. Czy Twój produkt ma serwis gwarancyjny? Jak długi jest okres gwarancji?"
Zapewniamy wsparcie techniczne za pośrednictwem instrukcji obsługi i filmów: gdy napotkasz problem, nasi inżynierowie odpowiedzą na czas za pośrednictwem poczty elektronicznej, telefonu lub szkolenia fabrycznego. Jeśli jest to problem ze sprzętem, w okresie gwarancyjnym dostarczymy Ci części zamienne za darmo, a jeśli odeślesz, bezpłatnie naprawimy. Nasz okres gwarancji wynosi jeden rok
