Mata bezpieczeństwa-Marka CYNDAR
PSM4-400*500-FBK
- Nazwa: Mata bezpieczeństwa
- Model z czarną matą: PSM4-400*500-FBK
- Szerokość maty czujnikowej: 400 mm
- Długość maty czujnika: 500 mm
- Całkowite wymiary montażowe: 490 mm * 590 mm (w tym sekcja ze stopu aluminium w kolorze żółtym, która nie ma funkcji wykrywania)
- Siła spustu: 35 kg
- Materiał: płyta podstawowa z PCV + gumowy panel kontaktowy (twarda mata)
- Długość kabla: 3 m
- Rdzenie drutowe: 4-żyłowe

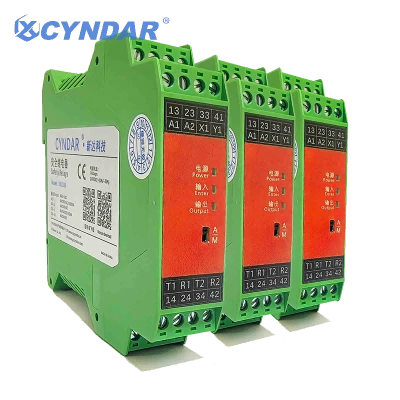

- Akcesoria opcjonalne: Przekaźnik bezpieczeństwa
- Model: SRC106
- Zasilanie: 24 V DC
- Wyjście: chwilowe 3 NO + chwilowe 1 NC
- Resetowanie: Reset automatyczny i ręczny
Uwaga: Maty nie należy podłączać bezpośrednio do źródła zasilania. Przepięcie i prąd mogą spowodować wewnętrzne przepalenie. Zalecany jest przekaźnik bezpieczeństwa.
Jeśli potrzebujesz szeregowego połączenia wielu mat z jednym urządzeniem, skontaktuj się z obsługą klienta, a my prześlemy rysunek do potwierdzenia.
Aby uzyskać więcej specyfikacji, zapoznaj się z instrukcją obsługi i skontaktuj się z obsługą klienta.
Instalacja:Maty bezpieczeństwa to urządzenia zabezpieczające stosowane w środowiskach przemysłowych, zwłaszcza w obszarach, w których personel wchodzi w interakcję z maszynami. Zasadniczo są to urządzenia zabezpieczające-czułe na nacisk, które wyzwalają reakcję bezpieczeństwa poprzez wykrycie zmian ciśnienia wywieranego na ich powierzchnię przez osobę lub inny przedmiot.
Maty bezpieczeństwa wymagają redundantnego-przewodowego sterownika, który umożliwia jednoczesną instalację wielu-mat i monitorowanie usterek. W porównaniu z tradycyjnymi zabezpieczeniami mechanicznymi oferują one takie korzyści, jak widoczność na pełnym obszarze i elastyczna konserwacja.
Opis konstrukcji modelu maty bezpieczeństwa
PSM4- A * B - CDEF - G - H
| A | B | C | D | E | F | G | H | |
|
Model |
Szerokość | Długość | Liczba spawów |
Opis rozmiaru |
Konfiguracja koloru/materiału |
Konfiguracja rezystora |
Długość kabla |
Kontroler |
|
PSM4 (domyślnie) |
L2: Szerokość podkładki zabezpieczającej |
L1: długość podkładki zabezpieczającej | L1: Nie piszę |
Odp.: Po zamontowaniu ramy zewnętrznej |
B: Czarna gumowa powierzchnia (domyślna) |
K: kabel 4-żyłowy (domyślnie) |
3 m: konfiguracja standardowa. Nie piszę (domyślnie) |
SRC: przekaźnik bezpieczeństwa |
|
PSM6 |
2: Połącz 2 sztuki |
F: Rozmiar dywanu netto, wymagana jest dodatkowa rama |
Y: Żółty PVC (wzór) |
KF: 2 zestawy po 2 rdzenie |
6 m: kabel o długości 6 metrów |
|||
| PSM11 |
3: Połącz 3 części |
P: Rozmiar dywanika netto, bez ramy zewnętrznej |
H: Czerwone PCV (wzór) |
R: Z rezystorem końcowym (8,2 KΩ) |
8 m: kabel o długości 8 metrów |
|||
| 4: Połącz 4 sztuki |
S: Typ niestandardowy |
| Podstawowe parametry maty bezpieczeństwa | ||||||
|
Dostosuj się do zasięgu detekcji |
Jest odpowiedni dla personelu inspekcyjnego w ogólnych warunkach pracy i nie jest odporny na zgniatanie pojazdów i uderzenia ciężkimi przedmiotami. |
|||||
|
Zalecane okazje użycia |
Nadaje się do ochrony bezpieczeństwa w obszarach obsługi personelu; zwykły model PSM4 -, twarda płyta jest-bardziej odporna na zużycie i trwała, a także nadaje się do montażu z jednej strony o szerokości większej niż 400 mm (domyślnie jest to PSM4 bez instrukcji); PSM6 - Miękka podkładka, bardziej responsywna,-nie zginająca się, odpowiednia dla małych rozmiarów; PSM11 - miękko wyściełany, cieńszy,-nie zginający się, o ograniczonej wysokości w wąskich miejscach; |
|||||
|
Obowiązujące branże |
Przemysł papierniczy, przemysł elektroniczny, linie produkcyjne do spawania samochodów, linie produkcyjne do kucia, ogólne zastosowania przemysłowe i automatyczne paletyzatory oraz inne lekkie i ciężkie zastosowania przemysłowe |
|||||
|
Wymiary (mata siatkowa) |
Dostosowany zakres szerokości: 200 mm-1000 mm Dostosowany zakres długości: 200 mm-2000 mm |
Materiał powierzchniowy-PSM4 |
PSM4-guma (czarne cząsteczki zapewniające-poślizg) lub PCV (czerwone i żółte wzory zapewniające właściwości antypoślizgowe); |
|||
|
Forma uszczelniająca krawędzie |
Uszczelnienie krawędzi z aluminium w kolorze żółtym |
Materiał powierzchni-PSM6, PSM11 |
Twarda podeszwa |
|||
|
Maksymalne dopuszczalne obciążenie (8 godzin) |
Mniejsze lub równe 400N/cm2 |
Trwałość mechaniczna PSM4 |
＞1,000,000 |
|||
|
Maksymalna wilgotność (23 stopnie) |
95% (kondensacja) |
Trwałość mechaniczna PSM6 |
＞800,000 |
|||
|
Temperatura otoczenia (środowisko użytkowania) |
-5 stopni do 55 stopni (bez oblodzenia i kondensacji) |
Trwałość mechaniczna PSM11 |
＞700,000 |
|||
|
Temperatura otoczenia (środowisko przechowywania) |
-10 stopni do 60 stopni |
Kabel |
4-żyłowy*0,32² kabel ekranowany, standard 3M (można dostosować i wydłużyć) |
|||
|
Siła wyzwalająca |
PSM4-Dorosły 35 KG |
PSM6/11-Dorosły 20KG |
Typ wyjścia |
2NO (pasywne normalnie otwarte) |
||
|
Poziom ochrony |
IP65 |
Połączenie szeregowe |
Dozwolone jest połączenie szeregowe mniej niż 5/6 bloków (lub nie więcej niż 4-5 metrów kwadratowych) |
|||
|
Grubość |
PSM4-14mm |
PSM6-15mm |
PSM11-11mm |
Maksymalne napięcie sterownika |
DC24V (przy sterowaniu 0V) |
|
|
Czas reakcji |
＜30ms |
Prąd przełączający\\napięcie |
Maks. 100 mA \\ 5 V |
|||
|
Waga |
Około 20kg/m² |
Dozwolony obszar pojedynczego bloku |
1.5m² |
|||
|
Dostosuj się do Standardowa aplikacja |
Nie{0}}izolowany system zabezpieczeń składający się z maty bezpieczeństwa i przekaźnika bezpieczeństwa SRC106 spełnia następujące normy.EN1760-1 ISO13856-2 EN62061 EN ISO13849-1 EN60204-1 EN/IEC 61496-1 |
|||||
