Aby uzyskać więcej parametrów technicznych, pobierz plik PDF w celach informacyjnych
●5M distance, 270 degree angle,
Wyjście przełączające, wskazanie stanu pracy urządzenia NPN3 (PNP3)1
● Use human eye safety protection laser, in line with standards
●Multi-area monitoring
●External device drive (switch provides DC30V 50mA driving force)
●16 kinds of area group settings (quick configuration, fast loading)
●Automatic learning (learning according to field scenes, monitoring contours)
●Pause function, taking into account production (built-in shutdown and restart functions, coordinated with production line movement countermeasures)
●IP65 dustproof and waterproof
●It is still applicable in harsh industrial environments.
Parametr techniczny
Podstawowe informacje | ||

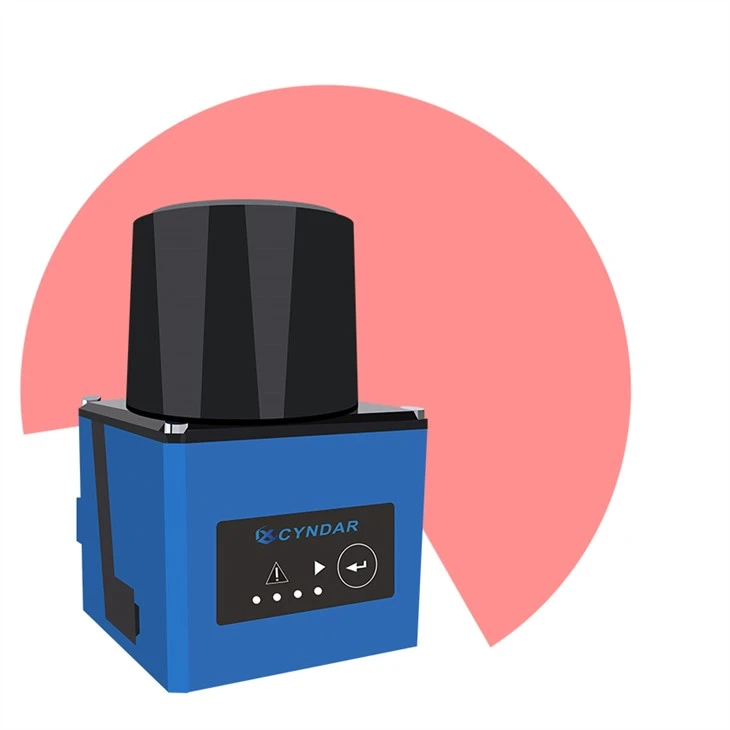

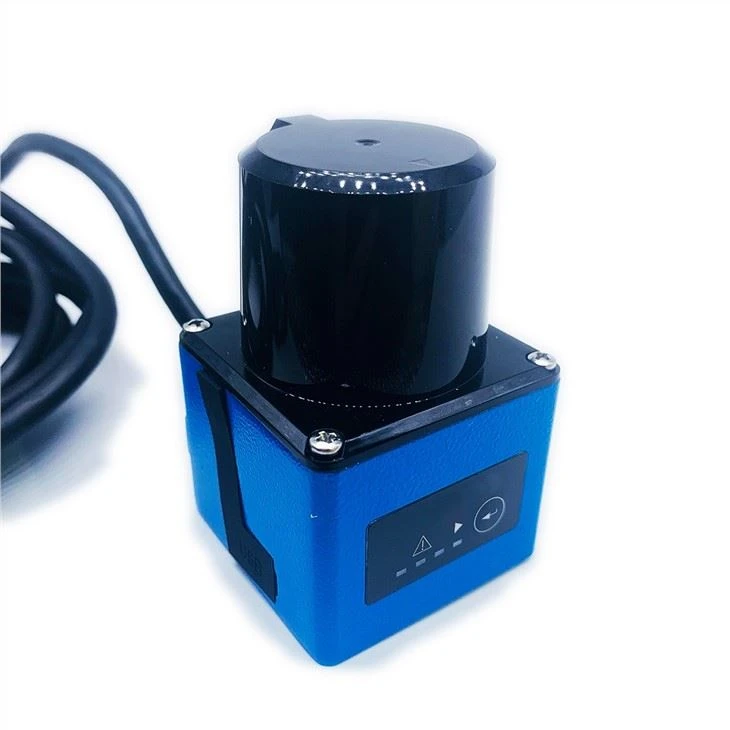

Nazwa produktu | 2D-TOF-laserowy skaner bezpieczeństwa | |
Numer produktu | XD-TOF-05D | |
Wyjście IO | NPN | PNP |
Laserowe źródło światła | 905 nm (klasa I) | |
częstotliwość skanowania | 15Hz/30Hz | |
Zakres kąta skanowania | 270º | |
Rozdzielczość kątowa | {{0}}.1 º/0.3 degree | |
Obszar roboczy | 0.05m-5m | |
Funkcja samouczenia się- | Automatycznie skanuj środowisko, generuj obszar | |
Parametry mechaniczne/elektroniczne | ||
Połączenie elektryczne | 14-pinowy terminal | |
Napięcie zasilania | 2W | |
Pobór energii | DC9V-28V | |
Przełącz napęd | DC30V 50mA MAX | |
Kolor powłoki | Blue/yellow（New product not released） | |
Poziom ochrony | IP65 | |
Waga | 150g Without cable | |
| Rozmiar (długośćszerokość) | 50mm50mm76mm | |
Występ | ||
Rozpoznawalny kształt obiektu | Prawie każdy kształt | |
Błąd pomiaru | ±30mm | |
Liczba grup obszarowych | 16 grup obszarów, każda grupa obszarów zawiera 3 obszary | |
Interfejs | ||
USB | Mikro-USB | |
Wchodzić | Mikro-USB | |
Wchodzić | GND/NC4 | |
| Wyjście przełączające | NPN(PNP)3,Wskazanie stanu pracy sprzętu1 | |
Czas podtrzymania sygnału wyjściowego | 100ms-10000ms (regulowane) 330ms typowo | |
Czas odpowiedzi | 67ms-30000ms (regulowany) 134ms typowo | |
Kontrolka | Wskaźnik zasilania1, wskaźnik grupy obszarów 3 | |
Parametry środowiskowe | ||
Anti-wibracje | 10-55Hz, amplitude 0.75mm, XYZ triaxial, 2 hours per axis; 50-200Hz, 196m/s² (20G), scanning speed 2min/x cycle, XYZ triaxial, 2 hours per axis | |
Temperatura pracy | -10ºC ▬ plus 55 ºC | |
Zakres temperatur przechowywania | -30ºC ▬ plus 75 ºC | |
Odporność na światło otoczenia | Mniejsze lub równe 15,000lux | |
Konfiguracja produktu:
1. Skaner laserowy z kablem
2. Jedna linia danych USB
3. Instrukcja obsługi

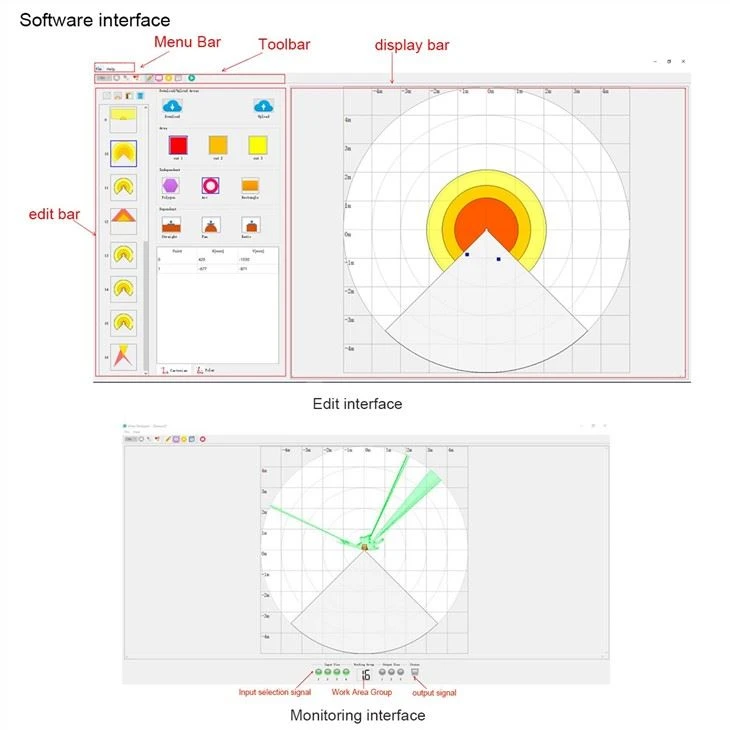

4. Jedna instrukcja oprogramowania
5. Oprogramowanie, sterownik, rysunek 3D
 |  |  |
| Wykrywanie obszaru robota | Wykrywanie obszaru robota | Wykrywanie obszaru robota |
FAQ
1. P: Gdzie jest używany laserowy skaner bezpieczeństwa?
O: Nasz dwuwymiarowy laserowy skaner bezpieczeństwa - jest odpowiedni dla przemysłu maszynowego, przemysłowego i wydobywczego, przemysłu portowego, AGV itp.
2. P: Jaka jest jakość laserowego skanera bezpieczeństwa?
Odp .: Jakość laserowego skanera bezpieczeństwa jest bardzo dobra, posiadamy certyfikat CE/RoHS/IP65
3.Q: Jakie są zalety twojego laserowego skanera bezpieczeństwa?
Odp .: Nasza cena jest tania, a jakość stabilna, co może zastąpić międzynarodowe marki, takie jak SICK.
4Q Jaki jest twój proces zarządzania?
A: Standardized production process → software test → burn-in test → control process
5Q: czy oprogramowanie może obsługiwać 2 języki?
Odp.: oprogramowanie chińskie i angielskie;
