- SE2540-L (długość w mm)-04K (konfiguracja techniczna)-2m (długość kabla w mm)
- Nazwa: Krawędź bezpieczeństwa
- Model obudowy: SE2540-500-04K-1m
- Długość krawędzi:500mm
- Typ kabla i konfiguracja techniczna:Podwójne dolne przewody, typu K-
- Długość kabla:1 m kabla na stronę (2 żyły)
- Profil ze stopu aluminium:profile przekraczające 1 metr zostaną podzielone na wiele profili w celu ułatwienia transportu; pasek antykolizyjny- pozostaje jednoczęściowy
- Listwę zderzaka i długość kabla można dostosować.
- Można podłączyć do przekaźników bezpieczeństwa lub sterowników stykowych.
Aby uzyskać więcej specyfikacji, zapoznaj się z instrukcją obsługi i skontaktuj się z obsługą klienta.
GZ CYNDAR Co., Ltd. z siedzibą w Guangzhou w Chinach koncentruje się na badaniach, rozwoju i dostawie produktów zabezpieczających, takich jak bezpieczne krawędzie stykowe. Jej główna działalność związana jest z produktami elektronicznymi i dostarcza profesjonalne rozwiązania w zakresie bezpieczeństwa sprzętu dla różnych gałęzi przemysłu w oparciu o niezawodną jakość.
Podstawową zaletą listwy bezpieczeństwa jest jej elastyczność i zdolność adaptacji. Można go zginać i składać oraz mocować do niebezpiecznych krawędzi sprzętu, takiego jak obrabiarki, drzwi automatyczne i wózki AGV. Może zapewnić-pełną ochronę bezpieczeństwa bez zmiany oryginalnej konstrukcji sprzętu. Jest prosty w obsłudze i bardzo praktyczny.
Opcjonalne akcesoria
Przekaźnik bezpieczeństwa
Model: SRC106
Zasilanie: 24V DC
Wyjście: 3 normalnie otwarte styki natychmiastowe + 1 normalnie zamknięte styki natychmiastowe
Autotest-dwukanałowy-
Resetowanie: resetowanie automatyczne i ręczne
Kontroler brzegowy (model ekonomiczny)
Model: SEC-A67
Autotest-pojedynczego kanału
Jedna strona styku wymaga zewnętrznego rezystora 8,2 KΩ
Wyjście: 1 NC + 1NIE
Reset: Automatyczny reset ręczny. Uwaga: Styk bezpieczeństwa nie powinien być podłączony bezpośrednio do zasilania. Maksymalne napięcie i prąd: DC24V/100mA. Jeśli nie jest potrzebny przekaźnik bezpieczeństwa/sterownik krawędziowy, można nim sterować poprzez zacisk ujemny przekaźnika pośredniego 24 V lub 12 V.
zastosowania branżowe
Funkcje i zalety:
Łatwy w instalacji
Wykonane z gumy EPDM - odpornej na starzenie, o dobrej odporności na ozon, warunki atmosferyczne i odporność na niektóre rodzaje korozji chemicznej.
Aplikacje:
Zastosowania: Listwy krawędziowe zabezpieczające to urządzenia-wyczuwające nacisk, stosowane w celu zapobiegania urazom spowodowanym zmiażdżeniem. Montuje się je na krawędzi natarcia dużych bram lub ruchomych maszyn (takich jak obrabiarki CNC lub rolety).
Wybór modelu listwy bezpieczeństwa
1.Opis struktury modelu
|
Struktura modelu |
A |
B |
C |
D |
F |
|
Opis |
Kod modelu |
Długość |
Sposób wylotu i konfiguracja techniczna |
Długość kabla |
Kontroler |
|
Uwagi |
Patrz tabela doboru P2 |
Jednostka: mm |
Standardowo 0,4 m |
SRC A67 IR |
A- Kod modelu: np SE2527, SE2540, SE3547, SE3050itp.
B- Opis długości: na przykład w milimetrach,SE2527-500, ma również długość 500mm
C - Konfiguracja wylotu lub inne dostosowanie kształtu:
|
Kod1 |
01 |
02 |
03 |
04 |
05 |
05(02) |
06 |
S |
|
Wychodzący obraz |
|
|
|
|
|
|
|
|
|
Kod 2 Aby zapoznać się z konfiguracją kabla, zobaczTabela 5. |
F/R/NC |
F/R/NC |
K |
K |
F/R |
K |
||
|
Ewyjaśnić |
Prosty przewód jednostronny Jedna ze standardowych funkcji |
Pojedynczy dolny przewód Jedna ze standardowych funkcji |
Prowadzi prosto po obu stronach |
Podwójne dolne przewody |
Przewód jednostronny |
Przewody dwustronne |
Inne kształty dostosowane |
|
Tinstrukcje konfiguracji technicznej
Wybierz konfigurację technologii linii wychodzącej zgodnie z kontrolerem konfiguracji
|
Wychodzący kod konfiguracyjny |
Wyjaśnić |
Schemat obwodu wewnętrznego |
Typ wylotu |
Instrukcje okablowania |
|
Typ R |
System 2-przewodowy. Wbudowany rezystor |
|
01,02,05 (Przewód jednostronny) |
Wbudowany-rezystor 8,2 KΩ; można podłączyć do przekaźnika bezpieczeństwa SRC106 lub kontrolera krawędzi stykowych SEC-A67 (z wykrywaniem przerwania przewodu). Można podłączyć przekaźnik pośredni (bez wykrywania przerwania przewodu) |
|
Typ K |
Układ 4-przewodowy. Możliwość podłączenia zewnętrznego rezystora. 2 zestawy pasywnych punktów NO |
 |
03,04,06 (Dwustronne-potencjalni klienci) |
Można podłączyć zewnętrzny rezystor i wtedy wyposażyć go w przekaźnik bezpieczeństwa SRC106 lub kontroler krawędzi stykowej SEC-A67 (z detekcją przerwania przewodu); Przekaźnik pośredni DC24V, PLC- (sterowanie 0V). |
|
Typ NC |
System 2-przewodowy NC. |
 |
01,02,05 (Przewód jednostronny) |
Wyjście NC, dostępne tylko w modelach SE1604/SE1622; Jest stosunkowo twardy i do uruchomienia wymaga 1-3 centymetrów odkształcenia, przy minimalnym promieniu R wynoszącym 770 mm; Można podłączyć do przekaźników pośrednich, sterowników PLC, przekaźników bezpieczeństwa (model: SRC106, prosimy zapytać sprzedawcę o instrukcję rezystora Chuzhi) |
Konfiguracja zewnętrzna i techniczna
D- Długość kabla:
|
Kod |
Nie piszę |
1m |
2m |
3m |
4m |
Liczba m |
|
Ewyjaśnić |
Długość 0,4 m |
Długość 1m |
Długość 2m |
Długość 3m |
Długość 4m |
Niestandardowa długość metra |
E- Opcje kontrolera:
|
|
Typ zabezpieczeń |
Bezpieczny i ekonomiczny typ |
Brak obwodu bezpieczeństwa |
Brak przekaźnika |
|
Kod |
SRC |
A67 |
IR |
|
|
Ewyjaśnić |
Przekaźnik bezpieczeństwa Posiada funkcję monitorowania rozłączenia i spełnia poziom bezpieczeństwa; posiada funkcję resetowania. Odniesienie do parametru P5: Konfiguracja wyjścia może być wybrana tylko jako typ R (maksymalnie dwie krawędzie stykowe) lub typ K (można połączyć wiele krawędzi stykowych szeregowo) |
Kontroler brzegowy SEC-A67 Z monitorowaniem przerwania przewodu; parametry można znaleźć w P9; konfigurację linii można wybrać tylko jako typ R (1 krawędź stykowa) lub K (można połączyć wiele krawędzi stykowych szeregowo) |
Przekaźnik cewki Brak monitorowania odłączenia: Brak ograniczeń dotyczących konfiguracji gniazd |
Nie piszę |
Opis modelu
Instrukcje dotyczące cięcia aluminium: w przypadku przesyłek poza Chinami sekcje aluminiowe o długości przekraczającej 1 metr zostaną pocięte na dwie części, pozostawiając-pasek antykolizyjny nienaruszony. Jeśli nie jest przecięty, skontaktuj się ze spedytorem w celu-odbioru osobistego.
Przykład modelu:SE2527-3000-02R-2m-SRC. Oznacza to model SE2527, długość 3000mm (sekcja aluminiowa zostanie połączona na 2-3 sekcje, pasek gumowy pozostanie jednym kawałkiem), pojedynczy przewód dolny, przewód połączeniowy o długości 2 metrów, wbudowany rezystor 8,2kΩ i przekaźnik bezpieczeństwa SRC-106.
Przykład modelu:SE2527-3000-04K-A67. Oznacza to model SE2527, długość 3000 mm (sekcja aluminiowa zostanie połączona na 2-3 sekcje, pasek gumowy pozostanie jednym kawałkiem), podwójne dolne przewody o długości 0,4 m na każdym końcu, samodzielnie podłączane rezystory zewnętrzne i kontroler krawędziowy SEC-A67.
Przykład modelu:SE2527-1000-RS. Wskazuje model SE2527, długość 1000mm (aluminium to całość), dostosowane zgodnie ze schematem, sposób podłączenia jak pokazano na schemacie, wbudowany rezystor 8,2KΩ, nie zawiera sterownika
2.Wieloelementowa-konfiguracja okablowania brzegowego dla przekaźników bezpieczeństwa i sterowników brzegowych
Ta metoda połączenia szeregowego umożliwia szeregowe połączenie do 10 listew bezpieczeństwa o łącznej długości krawędzi nie większej niż 30 metrów i całkowitej długości kabla nie większej niż 60 metrów.

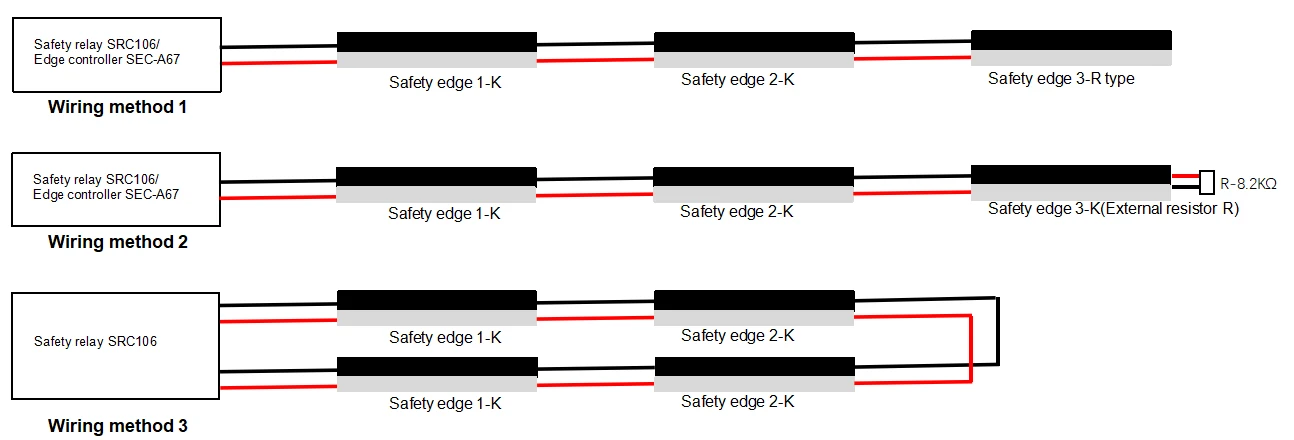

Metoda okablowania sterownika - N listew dotykowych połączonych szeregowo
3. Opis obszaru niewidomego
Długość kabla wynosi 450 ~ 500 mm, którą można dostosować i wydłużyć
Jeden koniec liny bezpieczeństwa nie jest obszarem działania (obszar ślepy), a długość wynosi około 15 ~ 30 (mm)
Niewychodzący koniec listwy zabezpieczającej stanowi martwą strefę o długości około 5-10 (mm)
Rysunek 3 Niewidomy obszar
4. Parametry techniczneKrawędź bezpieczeństwa
|
Pprojekt |
Krawędź bezpieczeństwa |
|
|
Dtryb egzekucyjny |
Tryb wykrywania ciśnienia |
|
|
Maksymalny kąt indukcji |
〈90 stopni |
|
|
Siła wyzwalania (w zależności od specyfikacji i zastosowania) |
Większy lub równy 20n ~70n (mniejszy rozmiar, mniejsza siła wyzwalania) |
|
|
Odległość wyzwalania |
3~5mm;nc:10~20mm |
|
|
Przełącz prąd \\ napięcie |
Maks. 100 ma \\ 5 V |
|
|
Maks. Napięcie sterownika |
DC24v |
|
|
Tryb sygnału 1 |
PasywnyNIE (niepodłączony bezpośrednio do zasilania, ze specjalnym przekaźnikiem bezpieczeństwa i sterownikiem Safety Edge z możliwością wyjścia NC) |
Tylko jeden z nich Wyjście sygnału |
|
NCwyjście (tylko modele SE1604 i SE1622 mają wyjście NC z odległością wyzwalania 10-20 mm) |
||
|
Liczba trafień |
20 000 razy |
|
|
Materiał wierzchniej warstwy ochronnej |
Elastomer TPE, guma epdm (czarna) |
|
|
Temperatura otoczenia |
-20 stopni ~ 55 stopni |
|
|
Poziomy ochrony |
IP65 (konfigurowalny IP67) |
|
|
Maksymalna wilgotność (23 stopnie) |
95% (kondensacja) |
|
|
Czas reakcji |
13 ms |
|
|
Wspólna różnica |
± 3 mm poniżej 1 m; ± 6 mm poniżej 3 mm; ± 15 mm powyżej 6 m; |
|
|
Odległość otworów / zagięcie |
Tolerancja odległości otworów ± 0,5 ~ 1 mm; tolerancja zginania ± 1 ~ 2 mm |
|
|
Standardowa wiązka przewodów |
Długość: 40 cm (możliwość dostosowania); średnica drutu: 3,5mm; przekrój rdzenia miedzianego: 0. 25 mm2 ;Większe lub równe 60n |
|
|
Długość / liczba Tanof |
Długość pojedynczego elementu 6m; serie nie przekraczające 5 pasm |
|
|
Siła kleju tylnego |
Większe lub równe 60n/mm |
|
|
Zapobieganie korozji |
Odporność na łagodne kwasy i zasady |
|
|
Zgadza się z |
System styków bezpieczeństwa składający się z listwy bezpieczeństwa i przekaźnika bezpieczeństwa Tner-A31 \\ SRC106 \\ CDSR-DN1104 spełnia następujące normy. EN1760-2 EN ISO13856-2 EN62061 EN ISO13849-1 EN IEC61508 EN60204-1 |
|
Uwaga: w celu uzyskania innych niestandardowych specyfikacji należy skontaktować się z producentem
